CYPE 2025d Versiyonu
Türkiye’deki kullanıcılarımızın beklediği Türk Bina Deprem yönetmeliği Cype 2025d programına nihayet eklendi.
Yeni Programlar ve Modüller
“Kazıklar II: Yapısal kontrol” ve “Kazıklar III: Yanal stabilite analizi” (CYPECAD, CYPE 3D ve Temel elemanları için yeni modüller)
Sürüm 2025.d, CYPECAD, CYPE 3D ve Temel elemanlarında kazıkları (Kazıklar II ve Kazıklar III) kontrol etmek ve analiz etmek için iki yeni modül içerir.
Önceki sürüm 2025.c’de, Kazıklar I modülü aynı programlarda zaten uygulanmıştı. Bu nedenle, sürüm 2025.d itibarıyla, CYPECAD, CYPE 3D ve Temel elemanları kullanıcıları, kazık başlıkları kullanılarak derin temellerin tasarımını tamamlayan üç kazık modülüne sahiptir. Üç kazık modülü şunlardır:
- Kazıklar I: Batma yükünün hesaplanması (v.2025.c)
Önceki sürümde (2025.c) zaten uygulanan bu modül, toprağın ve kazığın kendisinin özelliklerini hesaba katarak farklı yükleme koşulları altında betonarme kazıkların taşıma kapasitesini doğrulamak için kullanılır. Bu modül hakkında daha fazla bilgi, 2025.c sürümünün yeni özelliklerinde bulunabilir.
2025.d sürümünde, Kazıklar I modülü, iki analiz modunun seçilmesine izin vererek kazık batma direnci analizinde yeni bir özellik içerir. Bununla ilgili daha fazla bilgi, bu sürümün yeni özelliğinde “İzin verilen taşıma basınçlarını kullanarak kazıkların batma direncinin analizi”nde bulunabilir.
- Piles II: Yapısal kontrol (v.2025.d)
Bu versiyonda (2025.d) uygulanan Piles II, kazık kesitini ve donatısını kolayca tanımlama ve böylece kazık başlığından kazık başına iletilen talep kuvvetlerine karşı direncini kontrol etme olanağı sunar. Bu modül hakkında daha fazla bilgi, bu versiyonun yeni özelliklerinde yer alan “Piles II: Yapısal kontrol (yeni modül)” bölümünde bulunabilir.
Piles III: Yanal stabilite analizi (v.2025.d)
2025.d sürümünde de uygulanan Piles III, önemli yanal kuvvetlere maruz kalan derin temellerin tasarımını kolaylaştırmak için yanal stabilite analizini içerir. Bu modül, kazık başlığından kazıkların başına iletilen yanal kuvvetleri de dikkate alarak önceki iki modülün (Piles I ve Piles II) kontrollerini gerçekleştirmek için kullanılabilir. Analiz, OpenSees© analiz motoru kullanılarak gerçekleştirilir ve zeminin davranışının bir dizi doğrusal olmayan yay ile asimile edildiği sonlu elemanlar modeline dayanır. Bu modül hakkında daha fazla bilgi, bu sürümün yeni özelliklerinde yer alan “Piles III: Yanal stabilite analizi (yeni modül)” bölümünde bulunabilir.
Bu modülü kullanmak için, kullanılacak programa bağlı olarak lisansta aşağıdaki izinler gereklidir:
- CYPECAD’de
“CYPECAD”, “Kazık başlıkları” ve kullanmak istediğiniz kazık modülleri.
- CYPE 3D’de
“CYPE 3D”, “Kazık başlıkları” ve kullanmak istediğiniz kazık modülleri.
- Temel elemanlarında
“Temel elemanları” ve kullanmak istediğiniz kazık modülleri.
Ayrıca, yukarıda listelenen üç programdan herhangi birinde, “Kazık III: Yanal stabilite analizi” modülü kullanılan modüllerden biriyse, kullanıcı lisansında “OpenSees©. Professional version” da bulunmalıdır.
Kontrollü mekanik havalandırma (yeni CYPEHVAC modülü)
2025.d sürümünden itibaren CYPEHVAC, kontrollü mekanik havalandırma (CMV) sistemlerini analiz edebilen ve tasarlayabilen yeni bir modül içerir. Program, bu tür bir kurulum için gereken tüm öğeleri içerir: kanallar, ısı geri kazanım üniteleri, plenumlar, besleme vanaları ve egzoz vanaları, susturucular, vb. farklı üreticilerden.
Bu özellikleri ve CYPEHVAC’de bulunan diğer özellikleri kullanmak için kullanıcı lisansının uygun izinlere sahip olması gerekir.
CYPE Menu
CYPE Menu’de bulunan uygulamalardaki değişiklikler
CYPE Menu’nün 2025.d sürümü CYPEFIRE Pressure Systems uygulamasını içerir.
Ayrıca, bu sürümde kullanımdan kaldırılan uygulamalar kaldırıldı. “2025.d sürümü itibariyle kullanımdan kaldırılan programlar” adlı yeni özellikte hangi programların kullanımdan kaldırıldığını ve hangilerinin artık özelliklerine sahip olduğunu görebilirsiniz.
CYPE programlarında ortak olan yeni özellikler
Boşluk çubuğu kullanılarak ekleme sırasında öğeleri döndürme
2025.d sürümünden itibaren, uygulamanın çalışma alanına öğelerin eklenmesi sırasında etkileşim iyileştirildi. Uygulamanın eklendikten sonra döndürülmesine izin verdiği öğeler için (Öğeyi döndür aracı), bunları eklemeden önce klavyedeki boşluk çubuğuna basarak Z ekseninde 90 derecelik aralıklarla döndürmek artık mümkün.
Bu özellik, bileşenleri model içinde konumlandırırken daha fazla doğruluk ve hız sağlayarak, sonraki ayarlamalara gerek kalmamasını sağlar.
BIMserver.center yeni özellikler penceresi
2025.d sürümünden itibaren, BIMserver.center’a bağlı uygulamalardaki “Proje seçimi” penceresi, kullanıcıları platformdaki en son yeni özellikler hakkında bilgilendirmek için yeni bir bildirim sistemi içeriyor.
Bu alan, BIMserver.center ile ilgili yeni özellikler, geliştirmeler ve öneriler hakkında ilgili mesajları görüntüler. Ayrıca, bu yeni özelliklerin benimsenmesini kolaylaştırmak için belgelere, öğreticilere ve ek kaynaklara doğrudan bağlantılar eklenecektir.
BIMserver.center projesinde bir katkıyı paylaşırken izinleri kontrol etme
2025.d sürümünden itibaren, uygulamaların “Paylaş” seçeneğine tıklandığında (katkı dosyalarının oluşturulmasına başlamadan önce), kullanıcının BIMserver.center proje ekibinin bir parçası olduğundan emin olmak için bir kontrol yapılır. Kullanıcının uygun izinleri yoksa, bir uyarı mesajı görüntülenir. Bu, kullanıcının düzenleme hakları olmadığında gereksiz dosyaların oluşturulmasını önler.
YENİ TASARIM KODLARININ EKLENMESİ VE İYİLEŞTİRİLMESİ
Yapılardaki yükler. Sismik yükler
Uygulama. TBDY 2018 (Türkiye)
Türk Bina Deprem Yönetmeliği 2018 . CYPECAD ve CYPE 3D’de uygulandı.
Uygulama. NSCP 2015 (Filipinler)
Filipinler Ulusal Yapısal Kodu 2015. Cilt 1: Binalar, kuleler ve diğer dikey yapılar. CYPECAD ve CYPE 3D’de uygulandı.
Yapılardaki yükler. Rüzgar yükleri
Uygulama. CFE 2020 (Meksika)
Federal Elektrik Komisyonu. Manual de Diseño de Obras Civiles. Diseño por Viento. Bölüm C: Yapılar. Tema 1: Genel analiz ve değerlendirme kriterleri. Meksika 2020.
CYPECAD ve Portal çerçeve oluşturucusunda uygulandı.
Uygulama. NBR 6123:2023 (Brezilya)
Norma Brasileira ABNT NBR 6123:2023. Forças devidas ao vento. Brezilya 2023.
Portal çerçeve oluşturucusunda uygulandı.
Uygulama. NSCP 2015 (Filipinler)
Filipinler Ulusal Yapısal Kodu 2015. Cilt 1: Binalar, kuleler ve diğer dikey yapılar.
CYPECAD ve Portal çerçeve oluşturucusunda uygulandı.
CYPE 3D
Kod uygulaması
CYPE 3D sürüm 2025.d, haddelenmiş ve takviyeli çelik yapılar ve sismik etkiler için kodların uygulanmasını içerir. 2025.d sürümünün yeni özellikleri için “Kodların uygulanması ve uygulanmasının iyileştirilmesi” bölümünde, bu sürümdeki tüm CYPE programlarında bulunan kodlara başvurabilirsiniz.
CYPE 3D’ye aşağıdakiler dahil edilmiştir:
- Haddelenmiş ve takviyeli çelik yapılar
- NTC-2018 (İtalya)
- Yapılar üzerindeki yükler. Sismik yükler
- NSCP 2015 (Filipinler)
- TBDY 2018 (Türkiye)

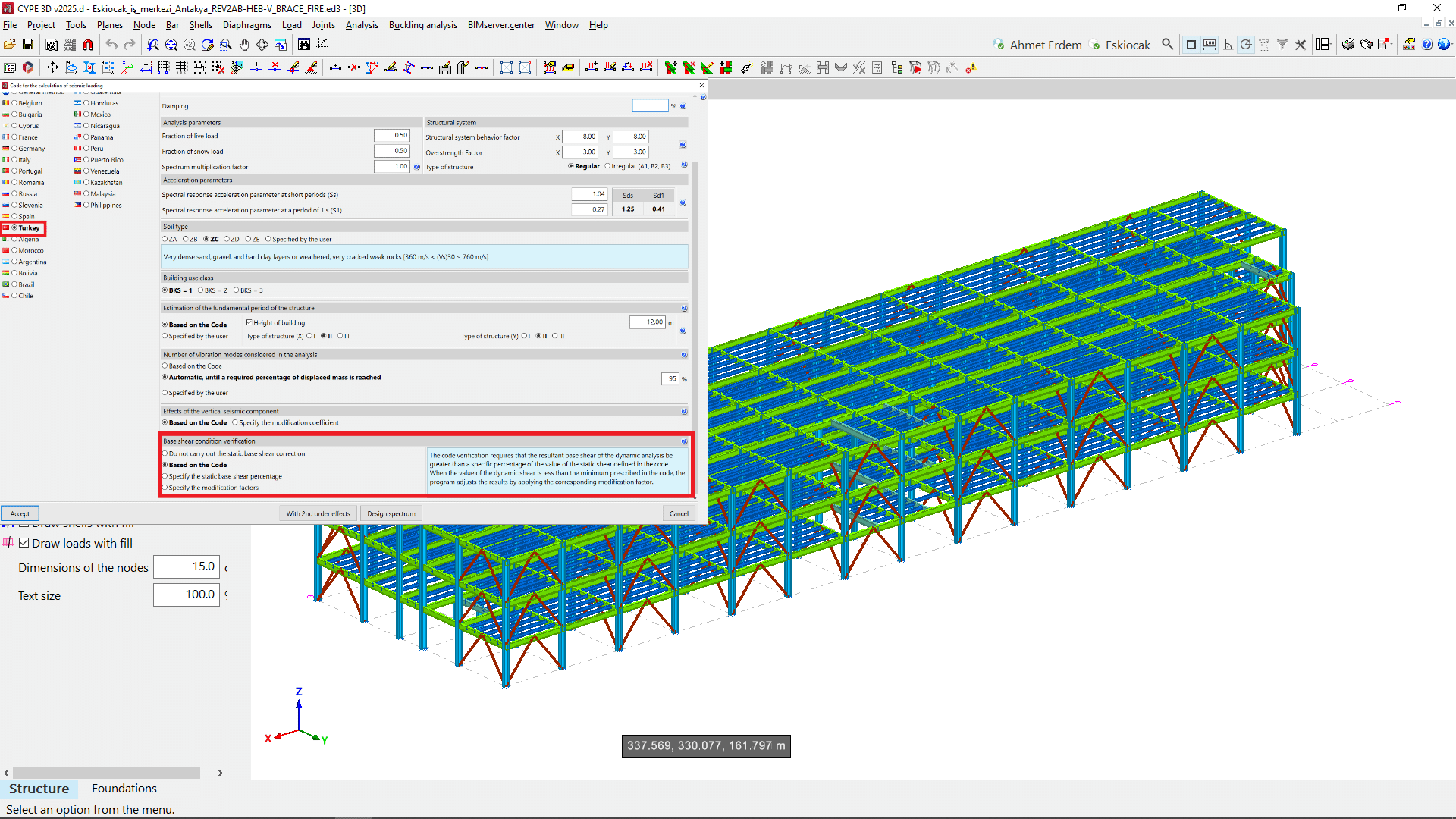

Taban kesme kontrolü
Bazı sismik kodlar, sismik eylemin analizi için modal-spektral dinamik yöntemin uygulanması sırasında minimum taban kesme koşulunun yerine getirilmesini gerektirir.
2025.d sürümünden itibaren, CYPECAD’in önceki sürümlerinde zaten uygulanan bu kontrolün etkinleştirilmesi olasılığı CYPE 3D’de de mevcuttur.
Üretici Kesit Kütüphanesi
2025.d sürümüne kadar, üretici bölüm kütüphaneleri doğrudan program koduna entegre edildi.
2025.d sürümünden itibaren, bu bölüm katalogları Açık BIM Veritabanına taşındı.
Bu iyileştirme, yeni üreticilerin kataloglarını dahil etmeyi kolaylaştırır ve mevcut katalogların güncellenmesi ve bakımının daha çevik ve verimli bir şekilde yönetilmesini sağlar.
Kesit veri panelinde kesit birim ağırlık bilgisi
CYPE 3D versiyon 2025.d itibariyle seçili kesitin özellikler paneli, doğrusal ağırlığı hakkında bilgi içermektedir.
CYPECAD
YENİ KOD UYGULAMALARI
CYPECAD sürüm 2025.d, çelik yapılar ve betonarme yapılar, rüzgar etkileri ve sismik etkiler için kodların uygulanmasını içerir. Sürüm 2025.d’nin yeni özellikleri için “Kodların uygulanması ve bunların uygulanmasının iyileştirilmesi” bölümünde, bu sürümdeki tüm CYPE programlarında bulunan kodlara başvurabilirsiniz.
Aşağıdakiler CYPECAD’e dahil edilmiştir:
- Çelik ve Betonarme Yapılar
- NTC-2018 (İtalya)
Yapılar üzerindeki yükler. Rüzgar yükleri
- CFE 2020 (Meksika)
- NSCP 2015 (Filipinler)
Yapılar üzerindeki yükler. Sismik yükler
- NSCP 2015 (Filipinler)
- TBDY 2018 (Türkiye)
Prekast beton kirişli döşeme levha sistemleri. Kafes kirişlere sahip döşemeler
2025.c sürümünde, prekast beton kirişli döşeme levhası sistemlerinin kullanılması olasılığı CYPECAD’de uygulandı. Şimdi, 2025.d sürümünde, kafes kirişli kirişlerin kullanılması olasılığı uygulandı. Bir sistem veya montaj, bir kiriş, bir tonoz ve basınç tabakasının kalınlığının seçilmesiyle tanımlanır. Önceden dökülmüş elemanların seçimi, programa dahil edilmiş üreticinin ürün katalogları kullanılarak yapılır.
Program, seçilen montaj için mevcut olanlardan en uygun kirişi ve ayrıca standart tarafından belirlenen güvenlik gerekliliklerine uymak için sahada monte edilecek donatıyı tasarlar. Bu amaçla, nihai ve kullanılabilirlik sınır durumları ile diğer geometrik ve miktar kontrolleri üzerinde kontroller yapılır. Kontrolleri gerçekleştirmek için, hem önceden dökülmüş hem de sahada dökülmüş betonun gerçek kesiti, ilgili donatısıyla birlikte oluşturulur.
Kontroller ayrıntılı olarak incelenebilir ve listelenebilir ve program tarafından önerilen sonuçta kullanıcı tarafından yapılan herhangi bir değişiklik kontroller üzerinde etkili olacaktır.
Zemin sistemleri, Beton Standartları Yapısal Kod ve Eurocode 2 (çeşitli ulusal ekler dahil) için mevcuttur. Beton standardının gerekliliklerine ek olarak, prekast kirişlerin özel durumu için özellikleri tamamlayan EN – 15037 hükümleri dikkate alınmıştır.
CYPE 2025d Versiyonu Yazılımını İndirme
CYPE yazılımlarını indirmek için aşağıdaki yönergeleri takip etmeniz yeterli;
- BIMServer.center sitesine kaydolun
- Kaydolup giriş yaptıktan sonra “STORE” bölümünden istediğiniz yazılımı indirebilirsiniz. Örn, CYPE 3D, CYPE CAD
Konu hakkında bilgi almak için Türkiye yetkili satıcısı Ahmet Erdem Duran ile irtibata geçebilirsiniz.
İletişim: 0532 376 05 30
