Konsol İstinat Duvarı Programı

Konsol İstinat Duvarı Programı-StruBIM Cantilever Walls

Konsol İstinat Duvarı Programı StruBIM Cantilever Walls, betonarme konsol duvarların istinat toprağı açısından tasarımı ve kontrolü için oluşturulmuş bir programdır. Geometri ön tasarımını, gövde donatısının analizini ve duvar temelinin geometrik ve donatı tasarımını otomatik olarak gerçekleştirir.

Çalışma Ortamı

StruBIMCantileverWalls çalışma ortamı, diğer CYPE programlarına benzer.

Ekranın sol üst kısmında iki ayrı sekme bulunur: “Veri Girişi” ve “Donatı”.

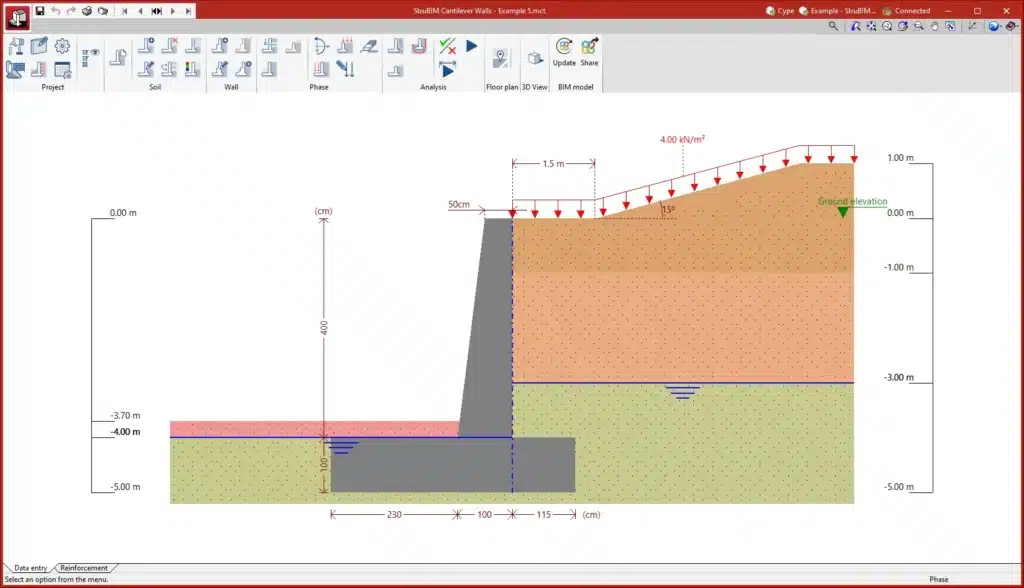

Çalışma alanı, ekranın orta kısmında yer alır ve zemin tabakası, su tablası, kaya zemin tabakası ve dolgu ve dolgudaki tüm yük türleri gibi projenin özelliklerini ve konsol duvarın geometrisini görüntüler.

Ana araç çubuğu, “Veri Girişi” veya “Donatı” sekmesine bağlı olarak farklı özellikler içerir. Kullanıcılar, işin, zeminin veya duvarın verilerini ve özelliklerini yapılandırabilir, yükleri girebilir ve duvarı analiz edebilir veya tasarlayabilir.

Asistan

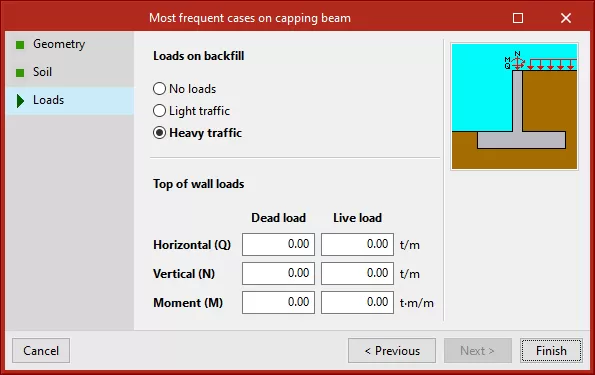

Yeni bir işe başlarken, program kullanıcılara az sayıda parametreyi sırayla girerek duvar geometrisi, zemin ve yük verilerini otomatik olarak oluşturmak için bir asistan kullanma olanağı sunar.

Çerçeve temellerde en sık karşılaşılan durumlar
Kireç üstü kaplamalarda en sık karşılaşılan durumlar

Proje özelliklerinin tanımlanması

Ana araç çubuğunun “Proje” grubundaki “Veri girişi” sekmesinde aşağıdaki proje verileri tanımlanabilir:

Mevcut seçenekler şunlardır:

Tip:
Temel tipi seçilebilir ve sabit, şerit temel veya kaplama kirişi olabilir.
Genel veriler:
Kullanıcıların, duvarın yüksekliği veya hizalaması gibi projenin analizi için geometri parametrelerini seçmelerine olanak tanır.
Seçenekler:
Kullanıcıların, güvenlik katsayıları gibi analizde uygulanacak seçenekleri seçmelerine olanak tanır.

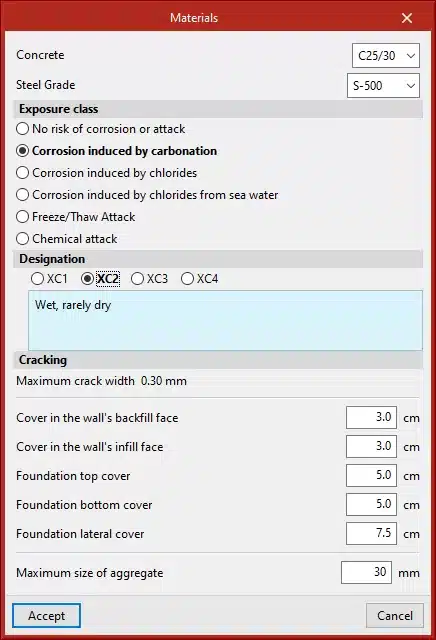

Malzemeler:
Kullanıcıların beton ve çeliğin yanı sıra proje analizi için diğer parametreleri seçmelerine olanak tanır.
Yükler:
Kullanıcıların, her yüzeyde oluşan basınç türlerini ve sismik ivmenin aktivasyonunu seçmelerine olanak tanır.
Donatı tabloları:
Kullanıcıların programda bulunan donatı tablolarını oluşturmalarına, değiştirmelerine veya kullanmalarına olanak tanır.
Göster:
Kullanıcıların, çalışma alanında görüntülenecek zemin katmanlarının boyutlarını ve bilgilerini seçmelerine olanak tanır.
