CYPE 2026c Versiyonu
Yapma Kesitlerin Birleşimleri

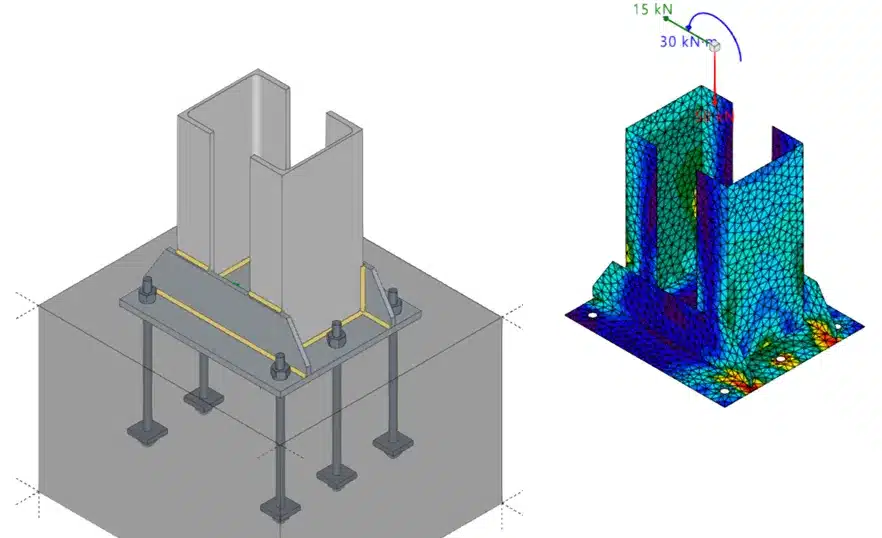

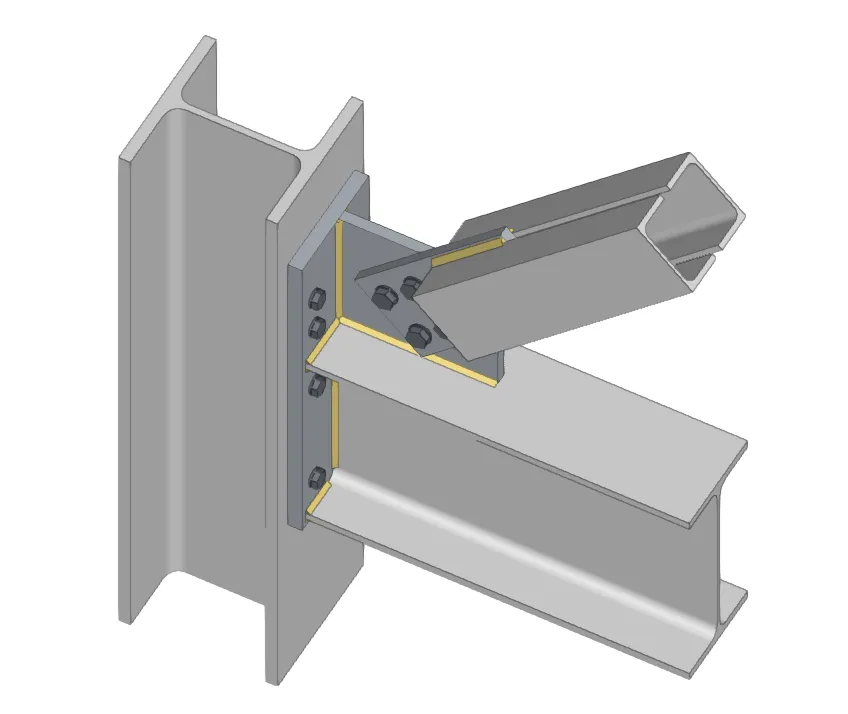

Bu program, farklı basit kesitler (lamine edilmiş, şekillendirilmiş, demir donatılı veya ahşap) arasındaki bağlantıları tasarlamanıza olanak sağlamanın yanı sıra, birden fazla kesitten oluşan Yapma kesitlerin bağlantıları tasarlamanıza ve analiz etmenize de olanak tanır.
Birkaç basit çubuk kullanılarak yapılan tanımlamanın aksine, yapma kesitler, programın tüm çubuk için tek bir kuvvet setiyle çalışmasına olanak tanır.
Uygulanan kesitler aşağıdaki gibidir:
Haddelenmiş çelik I kesit:
Çift kutulu genel bağlantı
Çift kutulu kaynaklı bağlantı
Haddelenmiş çelik kanal kesit:
Çift kutulu genel bağlantı
Çift kutulu kaynaklı bağlantı
Çift I genel bağlantı
Çift I kaynaklı bağlantı
Haddelenmiş çelik köşebent kesit:
Çift kutulu genel bağlantı
Çift kutulu kaynaklı bağlantı
Çift T genel bağlantı
Çift T kaynaklı bağlantı
Çift U genel bağlantı
Dört kutulu genel bağlantı
Dört çapraz genel bağlantı
Dört I genel bağlantı
Soğuk şekillendirilmiş çelik kanal kesit:
Çift kutulu genel bağlantı
Çift kutulu kaynaklı bağlantı
Çift I genel bağlantı
Çift I kaynaklı bağlantı
Şekillendirilmiş çelik kanalın rijit kesiti:
Çift kutulu genel bağlantı
Çift kutulu kaynaklı bağlantı
Çift I genel bağlantı
Çift I kaynaklı bağlantı
Şekillendirilmiş çelik köşebent kesit:
Çift T genel bağlantı bağlantı
Çift çapraz genel bağlantı
Şekillendirilmiş çelikten yapılmış rijit açılı kesit:
Çift çapraz genel bağlantı
Dikdörtgen içi boş kesit:
Çift genel bağlantı ile
Dört genel bağlantı ile
Dairesel içi boş kesit:
Çift genel bağlantı ile
Dört genel bağlantı ile

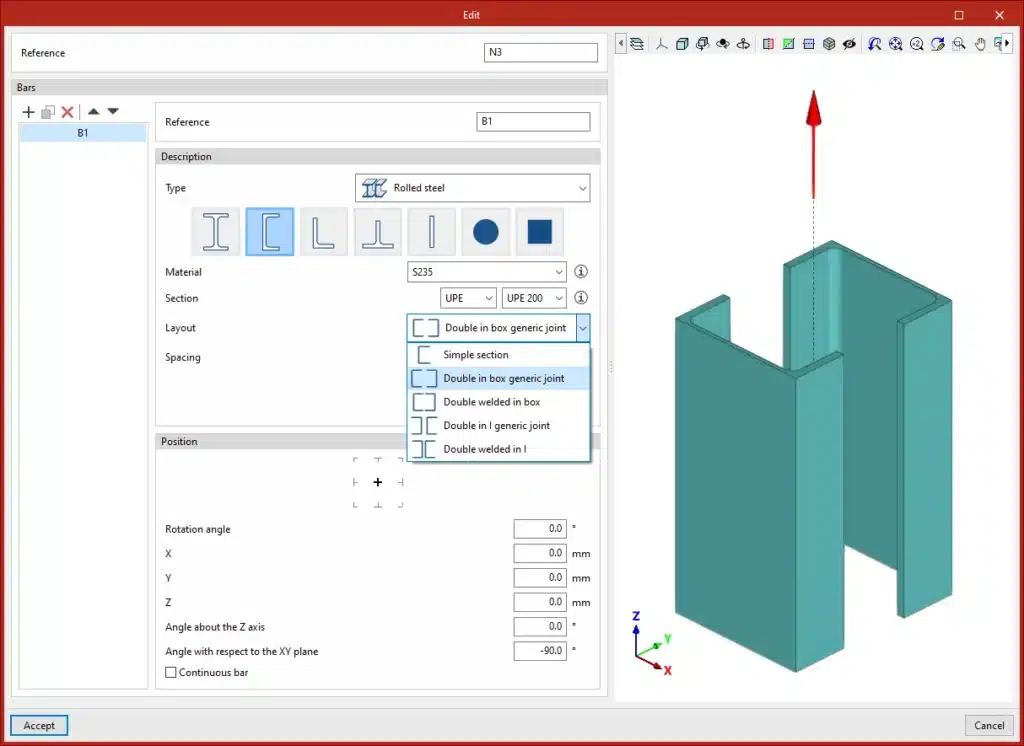

Bağlantının tasarımı sırasında, çubuğun her bir parçası tanımlanacaktır. Kompozit çubukların uçlarına uygulanan yüklerin modellenmesi için, basit çubuklar için uygulanan prosedürün aynısı izlenir.
JSON Dosyalarının İçe Aktarılması
CYPE Connect ve StruBIM Steel programları, CYPE 3D, CYPECAD veya ETABS® veya SAP2000® gibi üçüncü taraf programlarda tanımlanan yapısal modellerden çubukları ve kuvvetlerini içe aktarmanıza olanak tanır.
Ayrıca, JSON değişim dosyaları kullanılarak yapısal modellerin içe aktarılmasına da izin verirler. Bu, birlikte çalışabilirliği genişleterek, herhangi bir başka programda tanımlanan ve analiz edilen yapısal modellerin içe aktarılmasına olanak tanır.
CYPE 3D (veya CYPECAD) ve CYPE Connect (veya StruBIM Steel) Arasındaki İş Akışı
Üçüncü taraf uygulamalar ve CYPE Connect (veya StruBIM Steel) Arasındaki İş Akışı
Değişim, iki dosya kullanılarak gerçekleştirilir: model geometrisini içeren zorunlu bir dosya ve kuvvetleri içeren isteğe bağlı bir dosya. Her iki dosyanın yapısı ve sözdizimi, CYPE Connect ve StruBIM Steel için JSON dosya spesifikasyon kılavuzunda açıklanmıştır.
CYPE 3D veya CYPECAD ile iletişim, yapının BIMserver’a aktarılması ve ardından içe aktarılmasıyla sağlanır. Harici üçüncü taraf uygulamalar ile CYPE Connect veya StruBIM Steel arasındaki iletişim de BIMserver.center platformu üzerinden gerçekleştirilir.
Değişim süreci iki aşamadan oluşur: birincisi, JSON dosyalarının oluşturulması ve ikincisi, bu dosyalardan BIMserver.center’da katkının oluşturulması.
1.Değişim Dosyalarının Oluşturulması
Değişim dosyaları, JSON formatını uygulayan uygulamalar tarafından doğrudan oluşturulabilir. Bu uygulama, uygulamanın bir API’ye sahip olması koşuluyla, yazılım üreticisi tarafından, kullanıcıları tarafından veya üçüncü taraflarca gerçekleştirilebilir.
BIMserver.center’a katkı
Seçenek 1: CYPE Connect veya StruBIM Steel’den giriş
BIMserver.center projesinin bağlantı noktası, ilk aşamada oluşturulan JSON interkom dosyaları kullanılarak CYPE Connect veya StruBIM Steel tarafından gerçekleştirilebilir. Bunun için “Archivo” menüsündeki “StruBIM Uploader” programını kullanın.
Dahil edilmesi gereken bağlantı noktası:
Model geometrisi tablosu (zorunlu).
El fichero de esfuerzos (isteğe bağlı).
