CYPE 2026a Versiyonu
Yenilenmiş görsel ara yüzü daha az tıklama ile daha fazla iş yapabileceğiniz yeni özellikleri ile karşımızda. İnşaat, Mekanik, Elektrik ve diğer mühendislik ve Mimarlık alanlarında kullanılan CYPE yazılımlarındaki yeni güncellemelere ve iyileştirmelere bir göz atalım.
CYPE 3D’de yeni titreşim modal analiz modülü
2026.a sürümünden itibaren CYPE 3D, bir yapının rüzgar, trafik veya deprem gibi dinamik yüklere nasıl tepki verdiğini değerlendirmek için temel bir özellik olan modal titreşim analizi modülünü içerecektir. Program, yapının modal analizini gerçekleştirerek, tasarımın kabul edilebilir sınırlar içinde kalmasını sağlayacak şekilde optimize edilmiş ayrıntılı ve görsel sonuçlar sunar.
CYPE 3D’de doğrusal olmayan kombinasyonlarla modal spektral analiz
2026.a sürümünden itibaren CYPE 3D, doğrusal olmayan bir analiz başlatırken sismik etkiyi spektral modal analiz yoluyla değerlendirme seçeneğini içerecektir. Sismik yükleri içeren doğrusal olmayan kombinasyonlar (NLC) tanımlanabilir. Analizler tamamlandıktan sonra, Sismik Etki Gerekçesi raporuna başvurabilir, oluşturulan kombinasyon gruplarını ve her biri için spektral modal analiz sonuçlarını görüntüleyebiliriz.

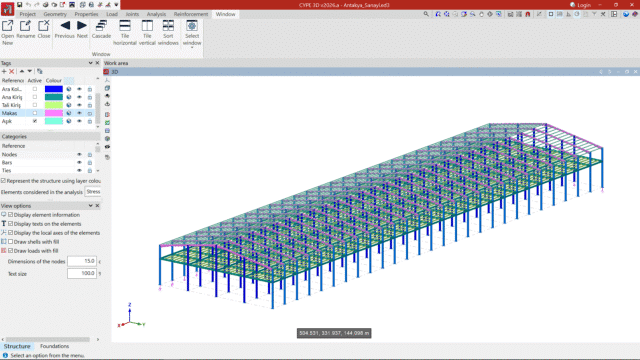

CYPE 3D için tamamen yenilenmiş arayüz
CYPE 3D’de, açılır menülere dayalı önceki arayüzün yerine üst kısımda bir şerit bulunan yeni bir arayüz uygulandı. Bu, programdaki farklı araçlara erişimi kolaylaştırıyor ve kullanıcı deneyimini iyileştiriyor. Şeritte görünen seçenekler, hangi sekmenin açık olduğuna bağlı olarak değişiyor.
CYPECAD’de “Boşluklu Kirişsiz Döşeme” tasarımı için yeni modül
“Hafif Döşemeler” modülü ile CYPECAD, hafifletilmiş ve dolgulu olmak üzere iki farklı bölgeden oluşan boşluklu kirişsiz döşemeleri analiz eder ve tasarlar. Hafif döşemeler, programa entegre edilmiş ve “Açık BIM Veritabanı” aracılığıyla erişilebilen üretici kataloglarından seçilir. Döşeme kenarı, hafif elemanı taşıyacak kadar büyük olmalıdır ve program yalnızca döşeme kenarıyla uyumlu olanları görüntüleme seçeneği sunar. “Döşemeler” menüsüne, “Hafif döşemeleri girin”, “Hafif elemanlar oluşturun” veya “Katı bölgeler oluşturun” gibi bu döşeme türü için tüm özel işlevleri içeren yeni bir “Hafif Döşemeler” bölümü eklenmiştir.
CYPECAD ve CYPE 3D’de temellerdeki zemin basınç diyagramlarının kontrol edilmesi
Artık CYPECAD ve CYPE 3D’de temellerin tabanındaki zemin taşıma basıncı diyagramlarına bakmak mümkün. Böylece, temel için benimsenen çözümün uygunluğu, zemindeki yük dağılımı ve her bir temelin davranışı değerlendirilebiliyor.
CYPECAD ve CYPE 3D’de boyuna donatıyı korurken kolonların enine donatılarının güçlendirilmesi
Sütun düzenleyiciye, mevcut boyuna donatıyı koruyarak tüm kolonların enine donatısını tasarlamak için kullanılabilecek yeni bir seçenek eklendi. “Trans. reinf. all” adlı seçenek, “Yeniden Tasarla” grubunda mevcuttur.
CYPECAD’de iyileştirilmiş merdivenler ve rampalar
Sürüm 2026.a, CYPECAD’deki merdivenler ve rampalar için yeni özellikler içeriyor. Bunlar arasında, kombinasyonlar halinde gerilmelerin ve yer değiştirmelerin kontrol edilmesi (daha önce yalnızca basit yükler tarafından kontrol ediliyordu), merdivenlerin ve rampaların başlangıç kat planının düzenlenmesi veya herhangi bir gruptaki merdivenin açısının değiştirilmesi (“Merdiven çekirdeğini döndür” seçeneği) yer alıyor.
CYPE 3D’de eleman referanslarının yapılandırılmasına yönelik seçenekler
Elemanların (düğümler, çubuklar, kesitler ve kabuklar) referanslarını kullanıcının tercihine göre yapılandırmak için yeni seçenekler eklendi. Ayrıca, yeni elemanlar silinirken veya eklenirken daha önce girilen elemanların referansları korunur.
CYPECAD ve CYPE 3D’de sismik yükler için CQC gerilmelerinin kontrolü
Deprem etkisini hesaba katmak için modal spektral analiz seçilirse, yapının sismik yük altındaki maksimum tepkisi, titreşim modlarının sonuçlarının Tam Kuadratik Kombinasyon (CQC) aracılığıyla birleştirilmesiyle tahmin edilir. 2026.a öncesi sürümlerde, sismik senaryo için yalnızca sismik yük gerilmeleri, tepkiler, yer değiştirmeler vb. mod bazında kontrol edilebiliyordu. Bu artık CQC modal kombinasyonu için de mümkün.
CYPE 3D’de otomatik kaydetme
Çalışmanın otomatik olarak kaydedilmesi için iki seçenek sunulur (Yapılandırma menüsü > Otomatik Kaydetme Seçenekleri). İki mod ayrı ayrı veya aynı anda etkinleştirilebilir: Ortamda bir eylem gerçekleştiğinde ve belirtilen zaman aralığı geçtiğinde işi otomatik olarak kaydeden “Her … dakikada bir otomatik olarak kaydet” ve yapı tasarlandığında işi otomatik olarak kaydeden “Analiz veya tasarımdan sonra kaydet”. Her iki seçenek de varsayılan olarak etkin değildir, bu nedenle kullanıcıların istenen seçenekleri etkinleştirmesi gerekir.
CYPECAD’deki diğer iyileştirmeler ve düzeltmeler
CYPECAD’in 2026.a sürümü, yeni özellikler, dışa aktarma optimizasyonları ve küçük hata düzeltmeleriyle programın doğruluğunu ve kullanılabilirliğini artırıyor. Daha fazla bilgi için “Daha Fazla Bilgi Edinin” butonuna bakın.
CYPE Connect ve StruBIM Steel’de ön yeterlilikli birleşimler
2026.a sürümünden itibaren, CYPE Connect ve StruBIM Steel’de bağlantı tasarımı yapılırken, seçeneği etkinleştiren kodlar kullanılarak ön yeterlilikli bağlantılar kullanılabilir ve kontrol edilebilir.
Depreme dayanıklı sistemin moment çerçevelerinden oluştuğu yapılarda, özellikle özel moment çerçeveleri (SMF) veya ara moment çerçeveleri (IMF) durumunda, AISC 341’e uygun olarak ön yeterlilikli bağlantılar gereklidir.
StruBIM Steel ve CYPE Connect’teki yeni özellikler ve iyileştirmeler
2026.a sürümünde, StruBIM Steel ve CYPE Connect’te genişletilmiş delikler tanımlama, kontur çizim görünümlerinde cıvata kuvvetlerini ve çubuk yüklerini çizme ve köşe kaynaklarında etiketlenecek boyutu seçme gibi yeni özellikler ve iyileştirmeler uygulandı. Ayrıca, kullanım hızını ve akıcılığını optimize etmek için performans iyileştirmeleri ve yetersiz tanımlanmış kaynaklar için yeni bir uyarı eklendi. Son olarak, kaynaklar bir kütüphaneye aktarılırken artık işlemler seçilebiliyor.
StruBIM Steel’de yeni ihracat seçenekleri
StruBIM Steel sürüm 2026.a’da, DXF plaka dosyalarının dışa aktarılması ve belirli elemanların DSTV formatına dışa aktarılması için seçenekler uygulandı.
Düşey açılım çizimlerinin eklenmesiyle StruBIM Shear Walls için geliştirilmiş grafiksel belgeler
StruBIM Shear Walls’un 2026.a sürümü, StruBIM’de tasarlanan perde duvar yükseklikleriyle çizimleri otomatik veya manuel olarak oluşturabilen araçları içeriyor ve böylece tasarımların grafiksel olarak belgelenmesi daha kolay hale geliyor.
