CYPEPLUMBING “SOLAR SYSTEMS” sekmesi çalışma ortamı

CYPEPLUMBING programındaki “Solar Sistemleri” sekmesinin arayüzünün üst kısmında farklı çalışma ortamlarını içeren üç sekme bulunur: “Kurulum”, “Diyagramlar” ve “Metraj Listesi”. Bu ortamlar, diğer CYPE araçlarındaki ortamlara benzer ve çalışma alanını projenin ihtiyaçlarına göre özelleştirilebilen bir yerleştirilebilir pencere sistemine sahiptir.

“Kurulum” sekmesi

“Kurulum” sekmesi, güneş enerjisi sistemini hem 3B görünümde hem de her türlü 2B görünümde (kat planları ve cepheler gibi) tasarlamak için kullanılabilen bir çalışma ortamına sahiptir. Bu sayede, sistemdeki elemanlar herhangi bir zamanda en uygun görünüm kullanılarak girilebilir.

Bu sekme şunları içerir:

• Katalogları ve proje seçeneklerini yönetmek; güneş enerjisi sistemi elemanlarını (güneş enerjisi kollektörleri; akümülatör tankları ve ısı eşanjörleri; bağlantı parçaları, pompalar ve borular) girmek ve düzenlemek; sistemi analiz etmek, kontrol etmek ve boyutlandırmak için araçlar içeren bir üst araç çubuğu.
• Ekranın sağ tarafında, yukarıda belirtilen elemanların girildiği, düzenlendiği ve görüntülendiği çalışma alanı.
• Sol tarafta ise, projenin görünümlerini ve seviyelerini tanımlamak, okunan elemanların görünürlüğünü yönetmek ve katmanları ve yakalama seçeneklerini yapılandırmak için araçlar içeren çeşitli paneller bulunur.

“Diyagramlar” sekmesi

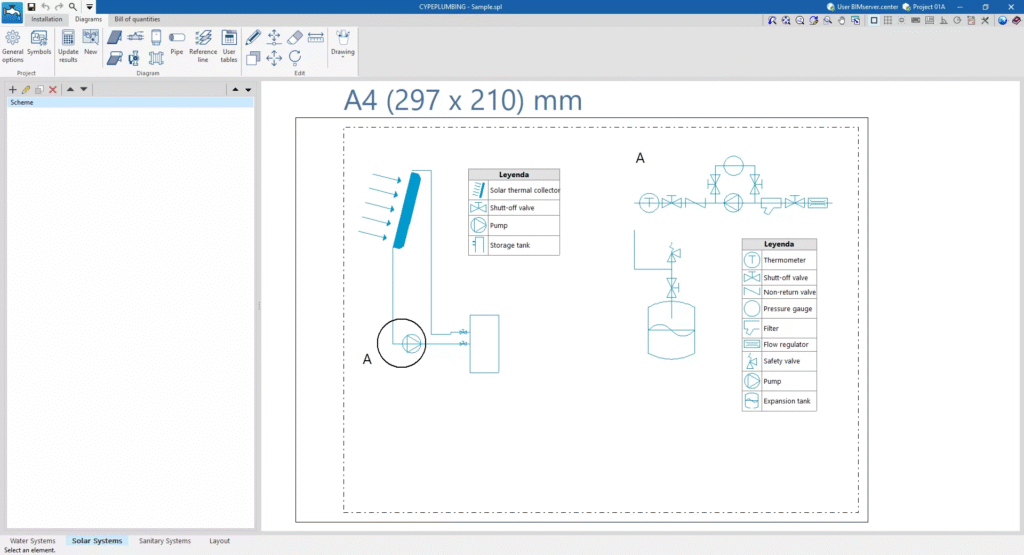

“Diyagramlar” sekmesi, güneş enerjisi sisteminin diyagramlarını oluşturan ve bunları istenen formatlarda sayfalara aktaran bir çalışma ortamı içerir.

Bu sekme şunları içerir:

• Güneş enerjisi sistemi diyagramlarını oluşturmak, diyagramları oluşturan öğeleri girmek ve düzenlemek ve genel seçenekleri ve sembolleri ayarlamak ve yapılandırmak için araçlar içeren bir üst araç çubuğu.
• Ekranın sağ tarafında, sistem diyagramlarının girildiği, düzenlendiği ve görüntülendiği çalışma alanı.
• Sol tarafta, düzenlenebilir format ve ölçekte sayfalardan oluşan, oluşturulan farklı diyagramlar arasında bir gezinme paneli.

“Miktar Listesi” sekmesi

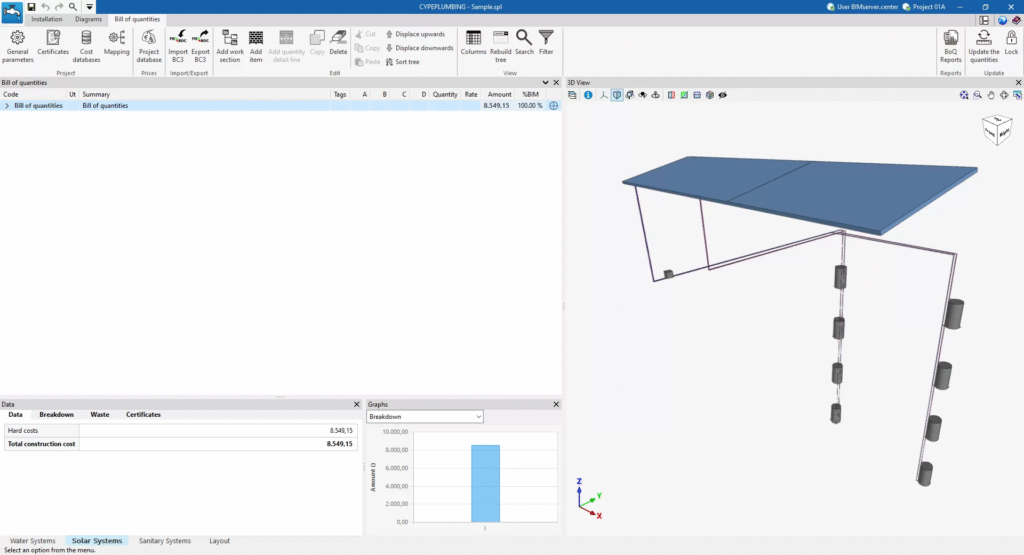

Öte yandan, “Miktar Listesi” sekmesi, güneş enerjisi sistemlerinin miktarlarını ve miktar listelerini yönetmek için kullanılır ve aşağıdakileri gösterir:

• Miktar listesini oluşturma ve düzenleme araçlarının yanı sıra raporları yönetme ve oluşturma araçlarını içeren bir üst araç çubuğu.
• Sağ tarafta, işin farklı unsurlarını görselleştirmenin mümkün olduğu, kendi araç çubuğuna sahip bir grafik pencere.
• Sol tarafta, miktar listesini yapılandırmak için özel bir alan.

Yeni bir iş oluşturma, bir projeye bağlanma ve verileri içe aktarma

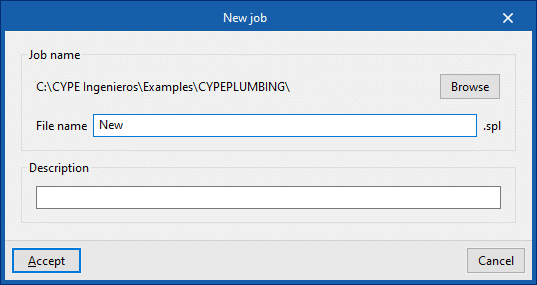

Uygulama başlatılıp “Yeni”ye tıklandığında, kullanıcılara “Yeni iş” oluşturma ve bu işi BIMserver.center’daki mevcut bir projeye entegre etme olanağı sunulur.

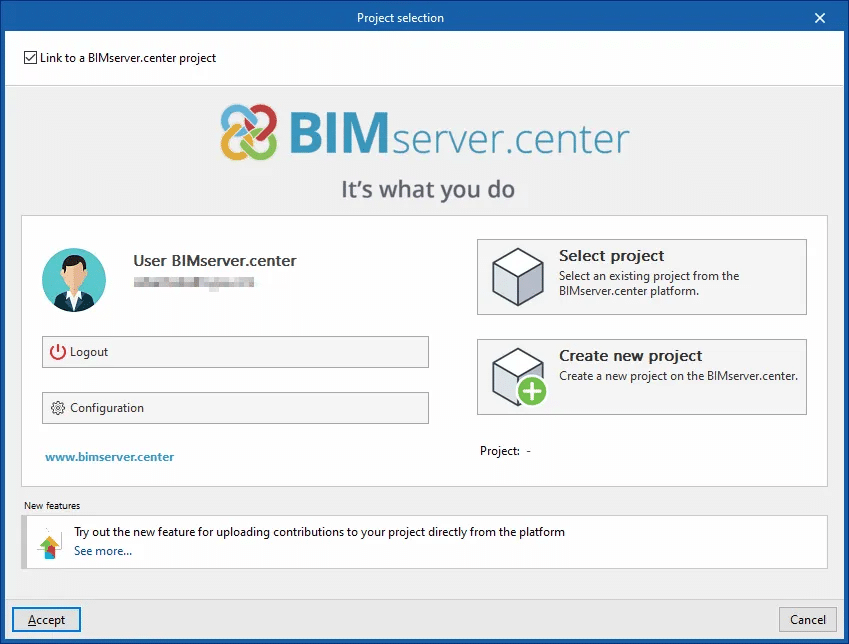

Bu, “Proje seçimi” penceresinde seçilir. Sol tarafta, kullanıcı BIMserver.center hesabıyla giriş yapabilir.

Kullanıcılar ayrıca “Yeni bir proje oluştur” seçeneğini de kullanabilirler. Bu durumda, oluşturulan proje o andan itibaren BIMserver.center’da görünür olacaktır.

Ayrıca, projeyi BIMserver.center platformuna bağlı olmadan başlatma seçeneği de mevcuttur. Bunu yapmak için, sol üstteki “Bir BIMserver.center projesine bağla” kutusunun işaretini kaldırmanız yeterlidir.

Yeni iş oluşturulduktan sonra, içe aktarılan model veya modelleri gösteren bir grafik pencere içeren program arayüzüne erişilir.

Proje sırasında herhangi bir zamanda, ekranın sağ üst tarafındaki “BIMserver.center” grubu aracılığıyla dosyalar paylaşılabilir veya içe aktarılabilir.
